CA 6472+CA 6474 Jordmotstandsanalysatorsett
- Med 4 fleksible strømtenger til pylontest
På sentrallager Lav lagerbeholdning Snart på sentrallager

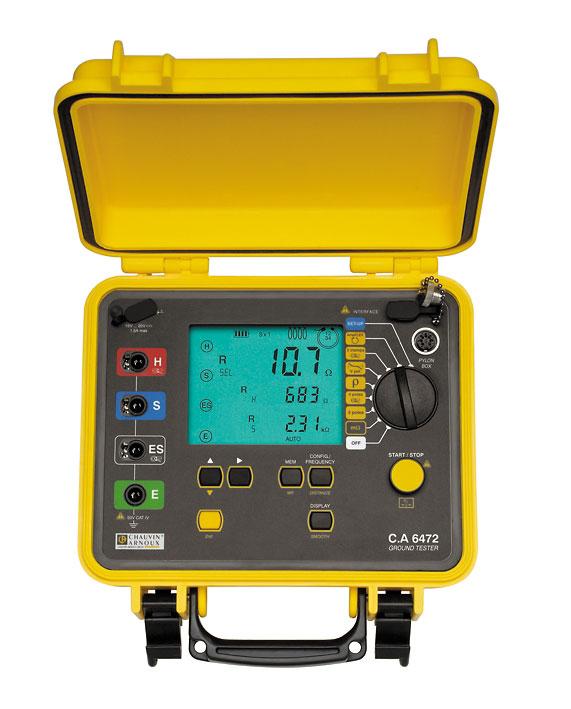

Ved tilkobling av forsterkerenheten CA 6474, også kaldt Pylontester, til multifunksjons-instrumentet CA 6472 via en kommunikasjonskabel gir det tilsammen nye muligheter for analyse av et jordingsanlegg. Ved hjelp av 4 medfølgende fleksible Ampflex strømtenger der hver slange er 8 meter lange, kan det foretas målinger med opptil 4 parallelle jordspyd. Skal det måles på anlegg med 1, 2 eller 3 jordforbindelser utføres dette enkelt ved omskifteren på CA6474.
Ved en passiv måling av en høyspenningsmast, vil det si at man måler med den induserende strøm fra høyspent, måler overgangsmotstanden til jord for hver enkel maste ben, hele masten under normale driftsforhold. Samtidig kontrollerer CA 6472 for dårlig jordforbindelse for hver enkel maste ben.
Ved en aktiv måling induserer CA 6472 et målesignal fra 41 Hz til 5078 Hz, via et jordspyd, ut i jorden plassert mellom 50 til 100 meter fra høyspenndingsmasten. CA 6474 måler og forsterker signalet og sender dette tilbake til CA 6472 som viser resultatet. Resultatene kan lagres for senere bearbeiding på PC. På den måten er det mulig å måle motstanden i et jordingsanlegg uten å bryte jordledningen.

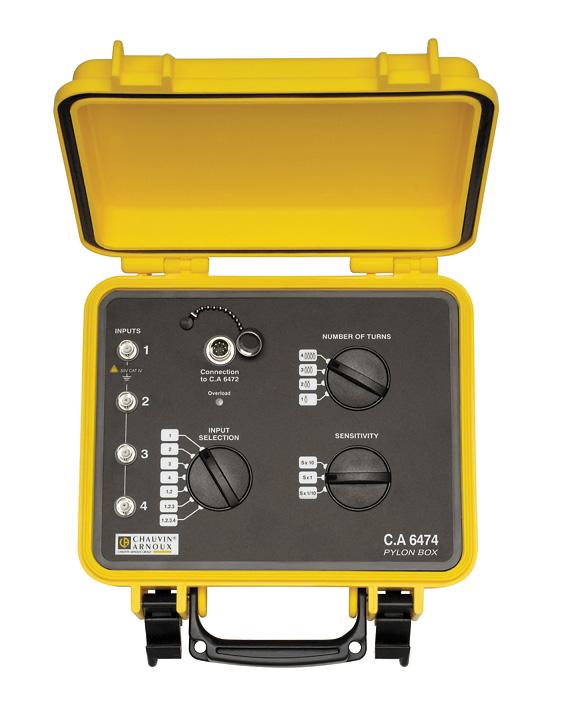

CA 6474 har et enkelt grensesnitt hvor Pylontesteren skal stilles inn med hvor mange omganger Ampflex strømtengene er viklet rundt maste bena 1 til 4 omganger. Følsomheten skal kontrolleres og stilles inn, Pylontesteren skal stilles inn til antallet jord systemer det skal måles på samtidig, 1 til 4.
CA 6474 leveres med brukerveiledning, 4 stk. Ampflex strømtenger 8 meter lange, kommunikasjonskabel til CA 6472, 2x5 meter lange måleledninger blå og sort med bananplugg, 6x15 meter lange tilkoblingskabler BNC/BNC, 5 adapter med åpen kabelsko/bananplugg Ø4 mm, 3 skrutvinger.
Tekniske Data:
-
Display :LCD monocrom
-
Minne:Ja
-
Kommunikasjon:USB
-
Sikkerhetskategori:CAT IV
-
Programvare inkludert:Ja
-
Nettovægt:5,5 kg
-
Jordmodstandsmåling (to hjelpespyd):Ja
-
Selektiv jordmodstandsmåling (hjelpespyd og strømtang):Ja
-
Kontaktløs jordmodstandsmåling:Ja
-
Spesifikk resistivitet (fire spyd):Ja
-
Vekt (kg):2,3
-
Dimensjoner HxBxD (mm):272 x 250 x 128
Last ned
-
Manualer
-
Programvare
Tilbehør
Chauvin Arnoux har tilbehør av høy kvalitet for måling av jord- eller jordmotstand. Med fargekoding på alle kabler og innganger oppnås feilfrie tilkoblinger og sikre målinger.
For enkel håndtering har kabelrullene et avtakbart håndtak, noe som gjør dem enkle å rulle sammen og legge i vesken. Disse tilbehørssettene passer til alle forskjellige jordingsinstrumenter, enten de er for måling av jordelektroden eller jordresistansen.
Alt tilbehør som spyd, kabler, sneller, krokodilleklemmer etc. transporteres enkelt med den medfølgende vesken.
Inneholder:
2x50m rød/blå, 2x30m grønn/sort Incl. 4 spyd, hammer og veske
CA Jordspydsett T4 50m
EAN 5706445291519
EL.NR 8062534
På sentrallager Lav lagerbeholdning Snart på sentrallager
5 046,00 NOK Ekskl. mva
Chauvin Arnoux har tilbehør av høy kvalitet for måling av jord- eller jordmotstand. Med fargekoding på alle kabler og innganger oppnås feilfrie tilkoblinger og sikre målinger.
For enkel håndtering har kabelrullene et avtakbart håndtak, noe som gjør dem enkle å rulle sammen og legge i vesken. Disse tilbehørssettene passer til alle forskjellige jordingsinstrumenter, enten de er for måling av jordelektroden eller jordresistansen.
Alt tilbehør som spyd, kabler, sneller, krokodilleklemmer etc. transporteres enkelt med den medfølgende vesken.
Inneholder:
3x100m rød/blå/grønn, 1x30m sort Incl. 4 spyd, hammer og veske
CA Jordspydsett T4 100m
EAN 5706445291526
EL.NR 8062535
På sentrallager Lav lagerbeholdning Snart på sentrallager
8 406,00 NOK Ekskl. mva
Chauvin Arnoux har tilbehør av høy kvalitet for måling av jord- eller jordmotstand. Med fargekoding på alle kabler og innganger oppnås feilfrie tilkoblinger og sikre målinger.
For enkel håndtering har kabelrullene et avtakbart håndtak, noe som gjør dem enkle å rulle sammen og legge i vesken. Disse tilbehørssettene passer til alle forskjellige jordingsinstrumenter, enten de er for måling av jordelektroden eller jordresistansen.
Alt tilbehør som spyd, kabler, sneller, krokodilleklemmer etc. transporteres enkelt med den medfølgende vesken.
Inneholder:
2x150m rød/blå, 1x100m grønn, 1x30m sortsort Incl. 4 spyd, hammer og veske
CA Jordspydsett T4 150m
EAN 5706445291533
EL.NR 8062536
På sentrallager Lav lagerbeholdning Snart på sentrallager
9 939,00 NOK Ekskl. mva
CA Biladapter til CA 647X
EAN 5706445291557
EL.NR 8062533
På sentrallager Lav lagerbeholdning Snart på sentrallager
1 486,00 NOK Ekskl. mva
Strømforsyning for CA 6470N/71/72
EAN 5706445291564
EL.NR 8062195
På sentrallager Lav lagerbeholdning Snart på sentrallager
1 113,00 NOK Ekskl. mva
Batteri til CA6505,45, 47, 49, CA6462,70,71,72
EAN 3760171416181
EL.NR 8023878
På sentrallager Lav lagerbeholdning Snart på sentrallager
3 602,00 NOK Ekskl. mva
