Combitest 422 + EVSE-200

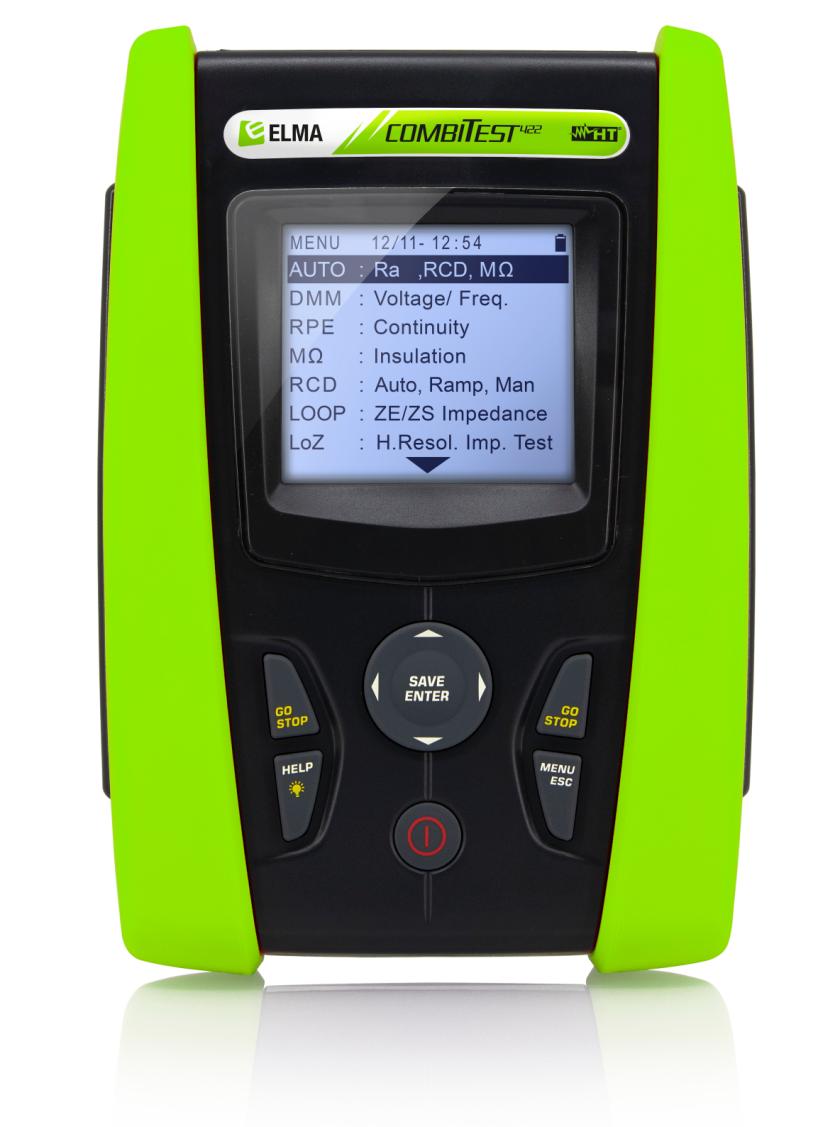

Combitest 422 er en installasjonstester fra HT-Italia. Instrumentet er utført i praktisk design, og har meget stor belyst grafisk skjerm. Skjermen viser alle aktuelle testresultat,hjelpefunksjoner og tilkoblingsdiagram.

Instrumentet er velegnet til å verifisere installasjoner etter NEK 400. Combitest 422 tilfredsstiller kravene for å teste alle målingene i del.6 vedrørende tilsyn og kontroll av installasjoner før idriftsettelse. Combi 422 er svært enkel å betjene og utfører følgende tester:

– Lavohm måling 200mA/5V – for måling på beskyttelsesleder og utjevningsforbindelser.
– Isolasjonstest 50, 100, 250, 500 og 1000V for måling av isolasjonsmotstand og gulv-/ veggmotstand.
– Loop / sløyfe impedans fase/fase, fase/null og fase/jord, med direkte visning i ohm og beregning av kortslutningsstrøm i A og kA. For beregning av Ik min og Ik maks.
– Med IMP 57 (ekstra tilbehør) kan du måle lave impedanser i mΩ og høye kortslutningsnivåer opptil 100kA
– Tester alle typer jordfeilbrytere, type A, B, AC og selektive, 0/180°  og viser direkte utkoblingstid, utkoblingsstrøm, berøringsspenning og jordmotstand.
– Overgangsmotstand til jord 2-polet, med nettet som referanse.
– Direkte måling av spenningsfall
– Måler spenning, frekvens og fasefølge.
– Minne for 999 målinger-
– Optisk USB port for PC kommunikasjon, programvare med eksport muligheter til f.eks. Excel (Tilbehør)

Combitest 422 leveres i veske, inkl. måleledninger, krokodilleklemmer, målepinner, Schuko-plugg, kalibreringsbrakett og bruksanvisning. Instrumentet Oppfyller IEC 61010-1 CAT IV 300V.

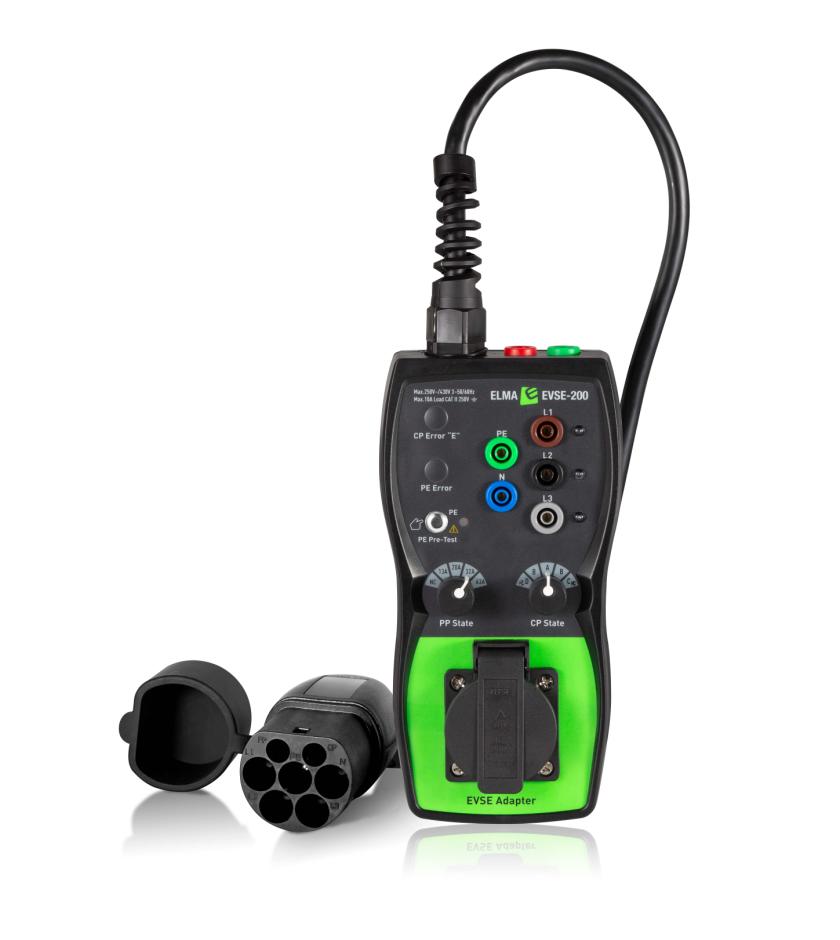

Elma EVSE-200 adapter aktiverer ladestasjoner, ved å simulere tilkobling av el-bil, og bringer målepunkter ut i standard bananbøssinger. Dermed kan f.eks. enkel funksjonstest, om laderen kan aktiveres, uføres med adapter alene, spenninger kan måles med standard multimeter eller ta en full funksjonstesting og installasjonstest med en passende installasjonstester.

Elma EVSE-200 har i tillegg flere smarte funksjoner.

CP signal i bananbøssinger. En Ladeplugg EVSE og elbil EV kommuniserer via frekvensmodulert signal. Hvis bilen (Elma EVSE-200) ber om f.eks. 32A, svarer ladepluggen kanskje at det er 13A tilgjengelig. Dette signal kan leses av med et standard multimeter med DutyCycle Hz % funksjon, eller med Elma 6100EVSE, som direkte viser signalet som en strøm. Tilbehøret til Elma 6100EVSE finner du her på siden.

Elma EVSE-200 kan også tilkobles en belastning, f.eks. en vifteovn, opptil 10A, direkte i stikkontakten på adapteren. Dermed kan ladestikket testes belastet, og forbindelser kan kontrolleres med et termografi kamera.

Elma EVSE-200 kan også lage feilsimulering for manglende PE-tilkobling og CP for PE-feil. Dermed kan adapteren kun brukes til å kontrollere riktig tilkobling og funksjonalitet ved feil.

Adapteren leveres med standard type 2 støpsel og enkle dreiehjul for simulering av både PP (belastning) og CP (Tilkoblings status) både ventilert (ABD)- og ikke ventilert (ABC) status. Leveres klar til bruk i veske og kan med fordel benyttes med installasjonstestere fra Elma instruments.
