Elspec PureBB Trefaset strømkvalitetsanalysator

Fleksibel målepinne med 4 mm hunnkontakt. Kobles enkelt under skrue- eller fjærklemmer og muliggjør enkel og sikker måling med spenningstester eller ved energimålinger/logging i tavler.

IEC 61010 Kat III 1000V.

Med denne magnetproben holder måleledningen seg fast på målepunktet uten å bruke verktøy og uten å løssne klemmer.

Magnetsonden har en diameter på Ø6,6mm og passer til de fleste vanlige tavlekomponenter. Og har en standard bananbøssing på 4mm.

Tilfredsstiller IEC 61010-1 KAT III 1000V & KAT III 1500V.

Fleksibel strømtang med tre måleområder og opp til 3000 A sann RMS.

Kompakt strømtang, spesielt egnet for små strømmer.

Kompakt strømtang med måleområde opp til 60 A AC.

Kompakt strømtang med måleområde opp til 200 A AC.

Allsidig strømtang som kan måle både AC opp til 1000 A og DC opp til 1500 A.

Ekstern tidssynkronisering med en nøyaktighet på ± 20 ms for 50 Hz, et krav for å oppfylle IEC 61000-4-30 klasse A. Dette kan enten oppnås via GPS eller tilkobling til NTP-serveren via ethernet.

Å koble GPS-mottakeren til strømkvalitetsanalysatoren sikrer en tidsnøyaktighet på ±10 ms for 50 Hz-signaler, noe som muliggjør klasse A-målinger uansett hvor du er.

GPS-mottakeren kobles til via USB og har en 5 m kabel.

PQSCADA Sapphire er noe av den mest omfattende analyseprogramvaren for strømkvalitetsanalyse. Opprinnelig utviklet for fastmonterte tavlekomponenter, kan programmet bygges som et SCADA/SRO-system hvor flere komponenter kan settes sammen, ses i diagrammer og geografiske steder, overvåkes i sanntid og historisk data behandles. PQSCADA Sapphire kan ikke bare brukes til Elspecs fastmonterte og bærbare komponenter, men kan også håndtere data fra andre enheter som beskyttelsesreleer, energimålere og andre datakilder.

Analysefunksjoner og visualiseringer av trend- og sinuskurver er på samme tid kjente og nyskapende. Analysedata kan velges fritt og legges over andre måleverdier, noe som muliggjør en grundig analyse av de minste hendelsene spredt over alle tenkelige parametere. PQSCADA Sapphire har en rapportmal for utarbeidelse av rapport etter EN 50160, som gjør det enkelt å vurdere om spenningskvaliteten er OK.

PQSCADA Sapphire Professional skiller seg fra Express ved å ha flere kommunikasjonsmuligheter (IEC 61850, MODBUS) samt flere datakart. Ønsker du å administrere flere komponenter via en server er løsningen PQSCADA Sapphire Enterprise. Kontakt oss for å finne ut mer.

I forbindelse med kjøp av Elspec strømkvalitetsanalysator er det mulig å oppgradere PQSCADA Sapphire Express til Professional til en spesielt attraktiv pris. Merk at en årlig avgift påløper PQSCADA Sapphire Professional.

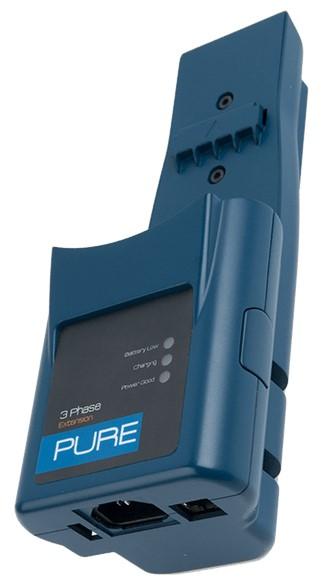

Utvidelsesmodulen til Elspec PureBB har ethernet-port for nettverkstilkobling, Wi-Fi for trådløs nettverkstilkobling og overføring av data til PQSCADA Sapphire-appen. Ved å koble PureBB over et nettverk kan sanntidsdata analyseres og loggede data kan overføres uten direkte tilkobling til PC. I tillegg har utvidelsesmodulen et batteri som muliggjør opptil seks timers opptak uten 230 V-tilførsel.

PureBB er den mest mobile produktserien i Elspecs katalog. Selv om den er uten skjerm og unødvendige knapper, er betjeningen enkel, da dioder indikerer om strømtenger og fasesekvens er korrekt, og opptak med høy samplingsfrekvens starter automatisk.

Elspec bruker en patentert datakomprimeringsalgoritme som muliggjør kontinuerlig opptak med høy samplingsfrekvens i nesten uendelig lengde. Et års opptak kan være på et 4 GB SD-kort, og minnekortet kan endres mens et opptak pågår. Nøyaktigheten oppfyller kravene til IEC 61000-4-30 klasse A.

Med programvaren PQSCADA Saphhire er analysefunksjoner og visualiseringer av trend- og sinuskurver på samme tid kjente og innovative. Analysedata kan velges fritt og legges over andre måleverdier, noe som muliggjør en grundig analyse av de minste hendelsene spredt over alle tenkelige parametere. PQSCADA Sapphire har en rapportmal for utarbeidelse av rapport etter EN 50160, som gjør det enkelt å vurdere om spenningskvaliteten er OK. I forbindelse med kjøpet av Elpsec PureBB er det mulig å oppgradere PQSCADA Sapphire Express til Professional for en spesielt attraktiv pris.

Hvis du ønsker å koble til via wi-fi eller ethernet for sanntidslogging, er det mulig å kjøpe en ekstra utvidelsesmodul.

Elspec PureBB leveres inkludert et silikondeksel, fem måleledninger med krokodilleklemmer, forsyningskabel, USB-kabel og PQSCADA Sapphire Express-programvare. Strømtenger bestilles separat.

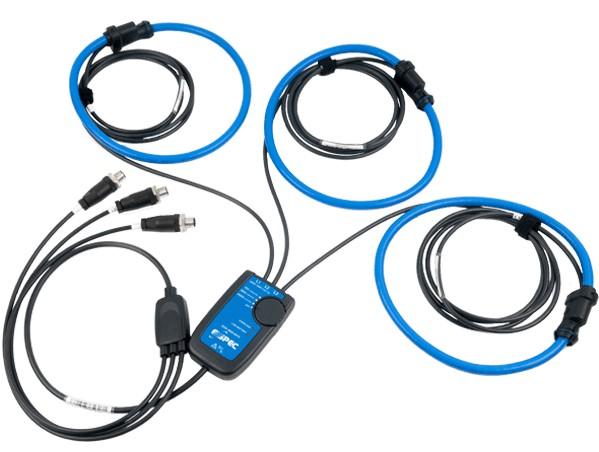

Sett med tre fleksible strømtenger med tre måleområder, 30 A/300 A/3000 A sann RMS.

Sporbar kalibrering

Har du kontroll over målenøyaktigheten din?
Det er viktig at du kan dokumentere instrumentets nøyaktighet. La Elma Instruments utføre sporbar kalibrering - da er du trygg.
For å sikre at instrumentet ditt alltid utfører nøyaktige målinger, anbefaler vi at det kalibreres en gang i året. Når du leverer inn et instrument for kalibrering hos Elma

Instruments, gjennomgår vi følgende prosedyrer:

• Gjennomgang og kontroll av hele instrumentet.
• Firmware-oppdatering (instrumentets programvare).
• Kalibrering i henhold til produsentens instruksjoner.
• Utstedelse av sertifikat.
• Registrering av instrument og registrering for tilbakekalling.

Du er alltid velkommen til å kontakte oss hvis du har spørsmål.
