I praksis

I praksis er verken installasjonsvirksomheter eller oppgaver like. Tilnærmingen til test og dokumentasjon avhenger av oppgavens art og risikovurdering, og det er det heldigvis rom for, selv om kravene til installasjonstest kan virke firkantede.

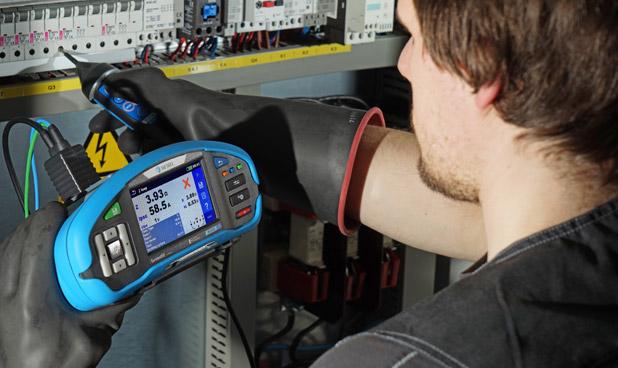

Utprøving

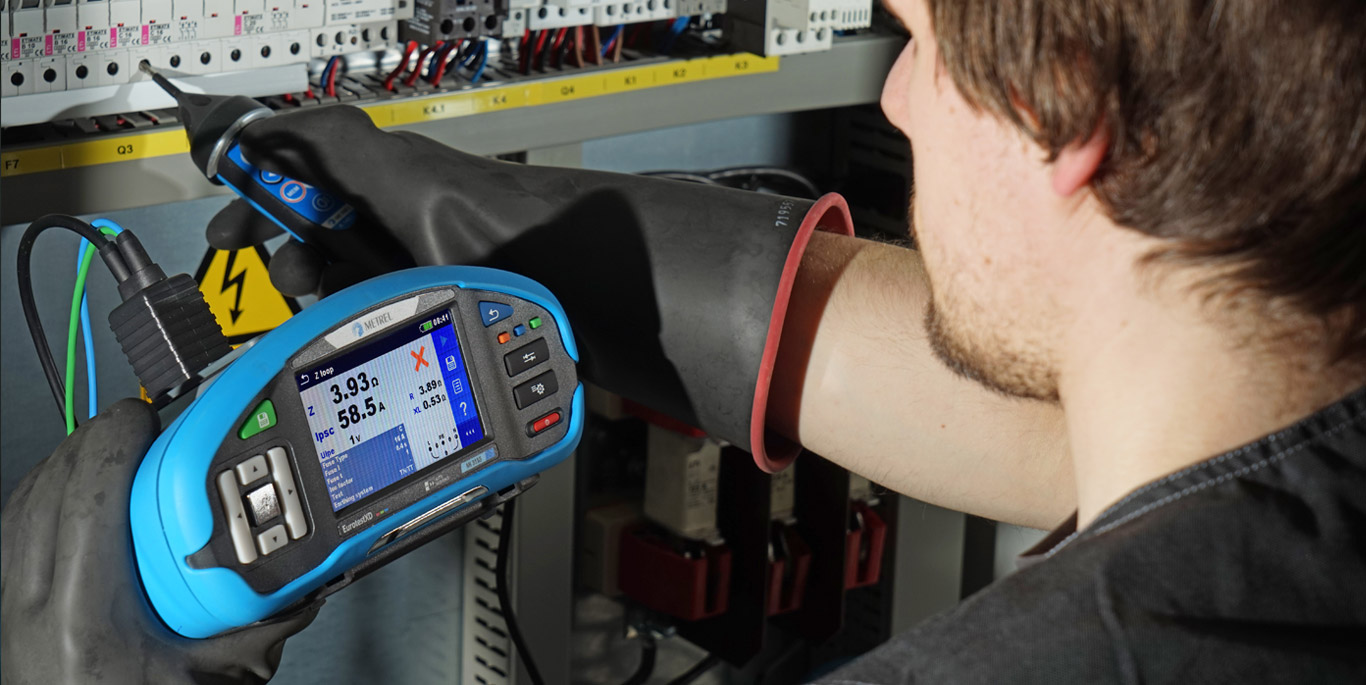

Det er ikke et krav i seg selv å bruke en installasjonstester for å oppfylle kravene til installasjonstest. Foretrekker man å bruke en egen RCD-tester til RCD-test, en kontinuitetstester eller et mikroohmmeter til kontroll av utjevningsforbindelsers kontinuitet, og en fasefølgetester til kontroll av fasefølgen, er det tillatt. Men vanligvis velges en multifunksjonsinstallasjonstester, der alle relevante målefunksjoner er samlet i ett testinstrument.

I de aller fleste tilfeller vil en installasjonstester være å foretrekke, og uansett oppgave og økonomi finnes det en egnet installasjonstester.

Når man velger installasjonstester (eller et annet måleinstrument) til sluttkontroll, skal man være oppmerksom på at målefunksjonene må være i samsvar med IEC 61557-serien for å kunne brukes til lovpålagt dokumentasjon. Vær dessuten oppmerksom på at det kan være forskjeller i funksjoner og måleområder mellom installasjonstestere; noen har innebygde autosekvenser for korrekt RCD-test i henhold til EN 61008 / EN 61009, mens andre mangler funksjon for test av RCD type B eller RDC-DD, noe som er nødvendig ved test av jordfeilbeskyttelse foran varmepumper og i elbilladere; noen installasjonstestere har høyere belastningskapasitet for måling av kortslutningsnivåer, og noen kan brukes med en kortslutningsadapter for måling på enda høyere kortslutningsnivåer eller annet tilbehør som letter bruken.

For å sikre at måleinstrumentets spesifikasjoner overholdes i samsvar med IEC 61557-serien, anbefaler Elma Instruments kalibrering hver 12. måned. Ved kalibrering kontrolleres blant annet testspenning og motstandsmåling ved isolasjonstest, og teststrøm ved RCD-test; for høy testspenning ved isolasjonstest kan være destruktiv, og for lav teststrøm ved RCD-test kan gi et falskt godkjent resultat, noe som ikke nødvendigvis oppdages ved å sammenligne flere instrumenter. Bare ved kalibrering kan korrekte parametere garanteres.

Se alle våre installasjonstestere her

Rapportering

Rapportering er dokumentasjonen for ettersyn og utprøving, beviset på at alt er i skjønneste orden – det som skal kunne fremvises ved en eventuell kontroll.

Også her er det heldigvis rom for ulike tilnærminger, avhengig av den aktuelle installasjonen. I NEK 400-6 beskrives hvilke forhold som skal inngå i verifikasjonen av en elektrisk installasjon. Standarden stiller krav til både visuell kontroll, prøving og dokumentasjon, og angir hvilke målinger og funksjonstester som normalt skal utføres før anlegget tas i bruk. For standard boliginstallasjoner har Direktoratet for samfunnssikkerhet og beredskap (DSB) utviklet konseptet «5 sikre», som gir en enkel og standardisert oversikt over hvilken dokumentasjon boligeieren skal motta. Mange virksomheter velger i tillegg å overføre måleresultatene direkte fra installasjonstesteren til ordrestyrings- eller dokumentasjonssystemet, eventuelt ved å legge ved bilder av målingene i den digitale dokumentasjonen.

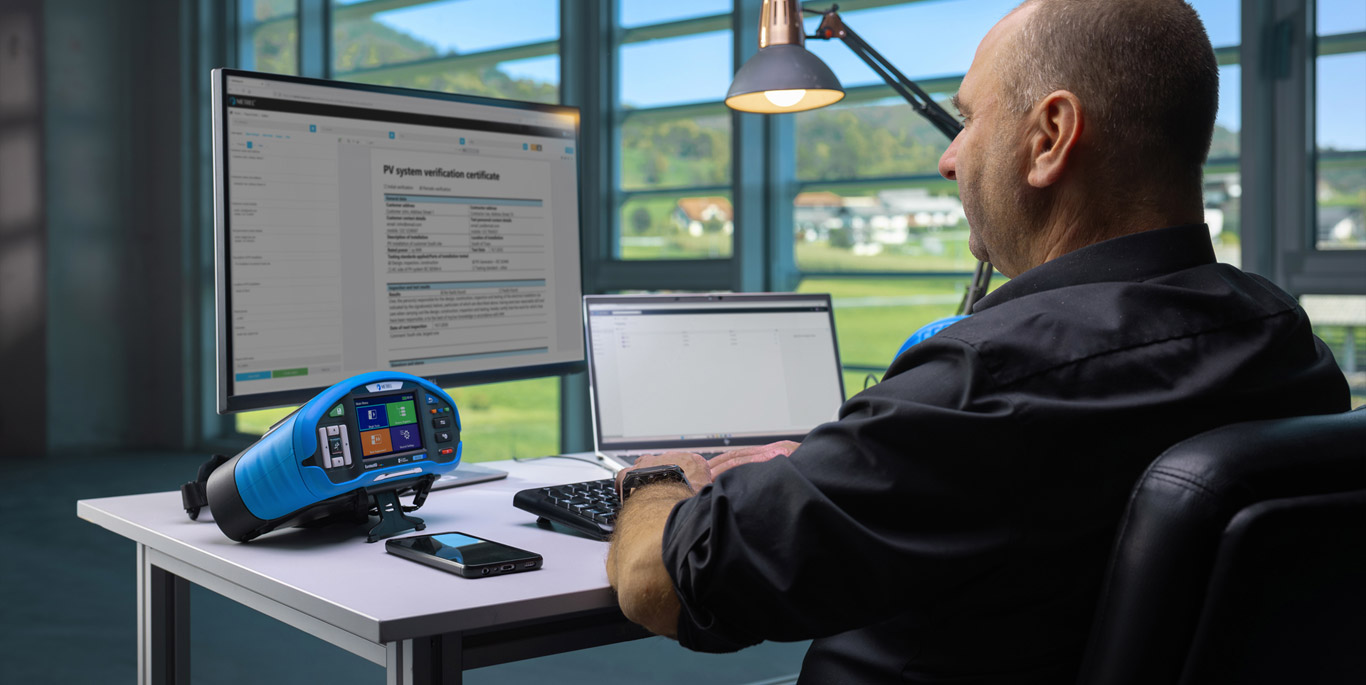

Alle installasjonstestere fra Elma Instruments har minne som kan lagre måleresultater, og dette kan ofte være en snarvei til sluttdokumentasjonen; måleresultatene overføres til PC via kabel eller trådløst via app, og med få klikk får man en PDF-utskrift av målingene med firmalogo i toppteksten. Noen av de mer avanserte installasjonstesterne kan både sende og motta data, slik at man kan utforme en teststruktur hjemmefra som kan brukes og gjenbrukes ute i felt igjen og igjen – dette er særlig fordelaktig dersom man arbeider med like installasjoner, for eksempel typehus eller elbilladere, eller har faste prosedyrer og legger vekt på lik utførelse.
