Dette er sjeldent tilfelle i den virkelige verden, og i løpet av anleggets levetid vil du sannsynligvis oppleve større eller mindre hendelser som kan påvirke eller til og med avbryte driften. I noen tilfeller oppdages og utbedres feil under planlagt vedlikehold, mens mindre feil i andre tilfeller svekker ytelsen uten å bli oppdaget, eller først oppdages når størrelsen på feilen tvinger anlegget til å stoppe.

Lav ytelse og dårlig effektivitet er et produkt av installasjonen så vel som miljøet, og målinger er bare sammenlignbare hvis forholdene også er like; Derfor vil det ikke gi et riktig bilde å sammenligne målinger fra en overskyet dag med målinger fra en solskinnsdag.

Feilsøking av

I/V-kurve

I/V-kurven eller strøm-/spenningsegenskapene til solcellene er et uttrykk for ytelsen og nært knyttet til virkningsgraden. Som navnet antyder, er I/V-kurven dannet av målte strøm- og spenningsverdier. Ved å korrigere måleverdier for solintensitet og temperatur er det mulig å sammenligne den faktiske ytelsen med databladet; Hvis utgangen og formen på kurven avviker fra normalen, kan I/V-kurven gi en indikasjon på årsaken til feilen.

I/V-kurven kan brukes som en alternativ måling av åpen kretsspenning (Voc) og kortslutningsstrøm (Isc).

Anbefalte instrumenter for måling av I/V-kurve​:

Jordfeil/isolasjonsfeil

Anbefalte instrumenter for jordfeil/isolasjonsfeil​:

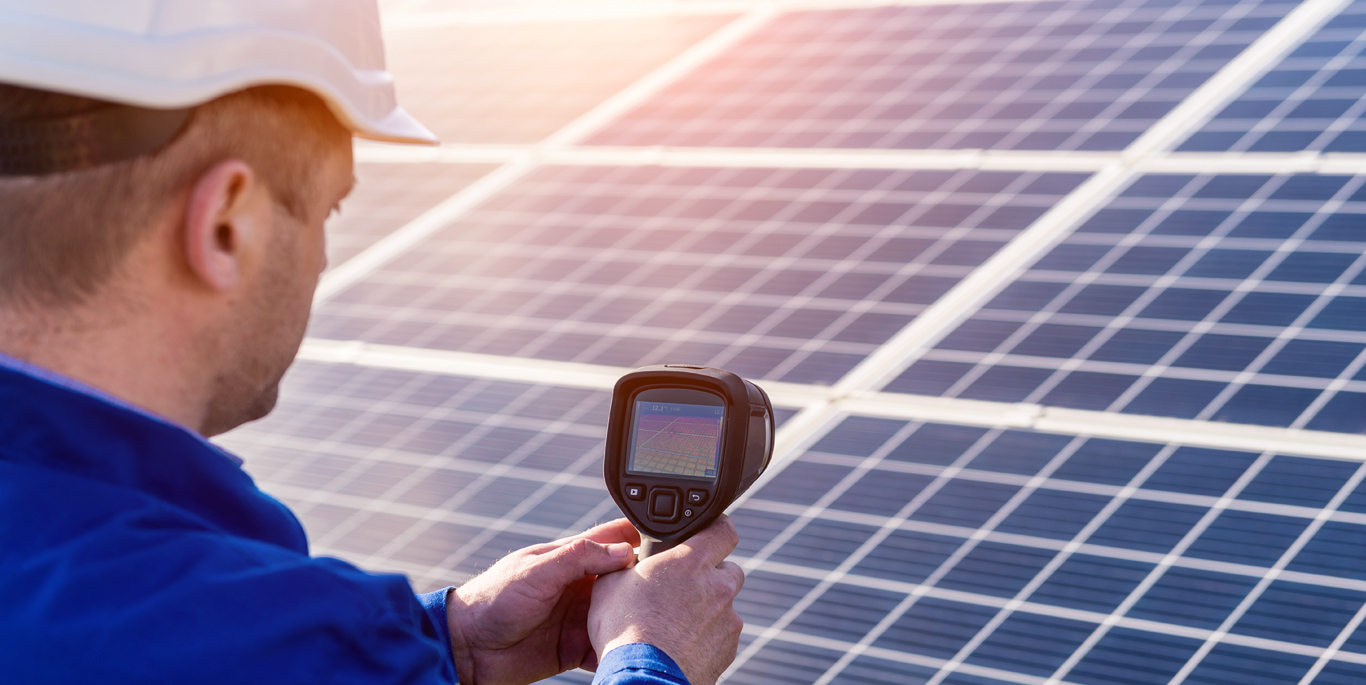

Termografi

Dersom det under sammenlignbare forhold er konkludert med at et solcelleanlegg/panel ikke fungerer som det skal, kan termografi være en mulig feilsøkingsmetode. Du bør imidlertid være oppmerksom på at temperaturen på solcellene vil være forskjellig gjennom dagen, så metoden er basert på relativ temperatursammenligning av komponenter.

For nøyaktige målinger anbefales en solinnstråling på minst 400 W/m2 og et termografikamera med 320x240 pixler.

Les mer her

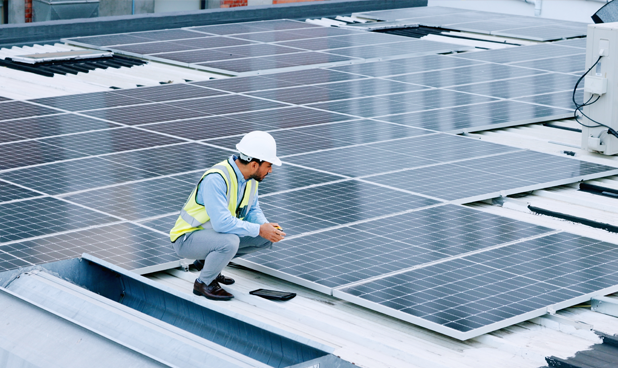

Drift og vedlikehold

Planlagt vedlikehold er en velprøvd måte å sikre stabil drift på, ettersom regelmessige inspeksjoner lar deg ligge i forkant og utbedre eventuelle små feil på et tidlig stadium.

Planlagte inspeksjons- og vedlikeholds intervaller kan baseres på komponentprodusentens anbefalinger.

Hvis igangkjøringsdokumentasjonen er tilgjengelig, kan du gjenta testene og sammenligne måleresultatene med de originale. Det er å forvente at det vil være en viss reduksjon i ytelsen over tid, men sammenlignbare målinger vil indikere om det skjer gradvis og lineært, og dermed kan tilskrives normal aldring, mens større svingninger og avvik kan være et uttrykk for feil som har oppstått.

Driftsspenning

Driftsspenningen, som åpne kretsspenningen, kan gi en indikasjon på systemets tilstand.

Anbefalte instrumenter for driftsspenning​:

Driftsstrøm

Med en strømtang måles driftsstrømmen enkelt på en streng eller på et enkelt panel. Strømmen skal være den samme for identiske paneler/strenger med samme solinnstråling, hvis dette ikke er tilfelle må det være en feil. Vær oppmerksom på påvirkningen av solinnstråling og mål den samtidig for å kunne sammenligne strømmålinger.

Anbefalte instrumenter for driftsstrøm​:

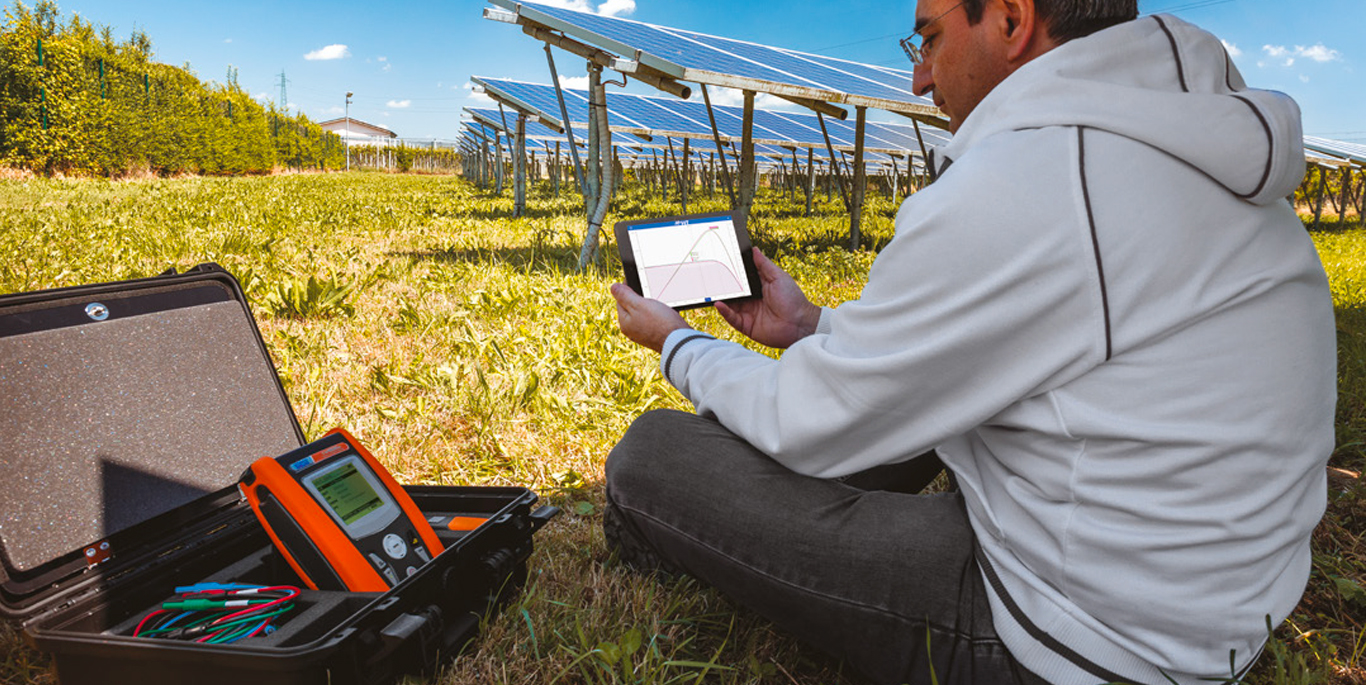

I/V-kurve

I/V-kurven eller strøm-/spenningsegenskapene til solcellene er et uttrykk for ytelsen og nært knyttet til virkningsgraden. Som navnet antyder, er I/V-kurven dannet av målte strøm- og spenningsverdier. Ved å korrigere måleverdier for solintensitet og temperatur er det mulig å sammenligne den faktiske ytelsen med databladet; Hvis utgangen og formen på kurven avviker fra normalen, kan I/V-kurven gi en indikasjon på årsaken til feilen.

I/V-kurven kan brukes som en alternativ måling av åpen kretsspenning (Voc) og kortslutningsstrøm (Isc).

Anbefalte instrumenter for måling av I/V-kurve​:

Likestrøm og effektivitet

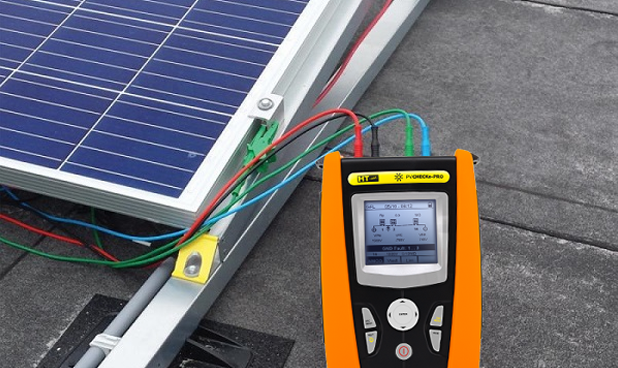

Virkningsgraden er forholdet mellom målt effekt (Popc) og oppgitt effekt (Pmpp), og kan beregnes manuelt eller av en solcelletester med referansecelle.

For å kontrollere at et solcellepanel, streng eller system fungerer som det skal, måles strømmen (Iopc) med et tangamperemeter og driftsspenningen (Vopc), som solcelletesteren konverterer til likestrøm (Popc).

Effektiviteten (nDC) og utbyttet av solcelleanlegget er i stor grad avhengig av solens intensitet, men smuss, støv, skitt og blader kan også spille en rolle; For å få riktige mål, bør panelene være rene og fri for skygge..

Anbefalte instrumenter for måling av likestrøm og virkningsgrad​:
